Cuarta Entrada del Cuarto Parcial

Avances en Clase.

Durante la semana continuamos trabajando con las resistencias. Calculamos su valor teórico y experimental y después creamos diferentes combinaciones con las resistencias haciendo circuitos en serie, en paralelo y mixtos.

De los tres hubo que calcular valor teórico y valor experimental. La semana pasada vimos como realizar estos cálculos cuando aprendimos a hacer análisis de circuitos con la ley de OHM.

Estas actividades tendrán que ser reportadas en un Reporte de Laboratorio la próxima semana cuando se concluyan.

En la semana también realizamos un trabajo de investigación sobre partículas elementales en internet, las cuales son: el electrón, el protón, el neutrón y el positron. Aprendimos cuando se descubrieron y como.

Tercera Entrada del Cuarto Parcial.

Avances en Clase.

Durante la semana estuvimos familiarizándonos con circuitos eléctricos como pilas, leds, cables con caimanes, protoboards, displays (cátodos y ánodos), resistencias, el multímetro y algunos más. A continuación muestro algunos de los ejercicios que realizamos.

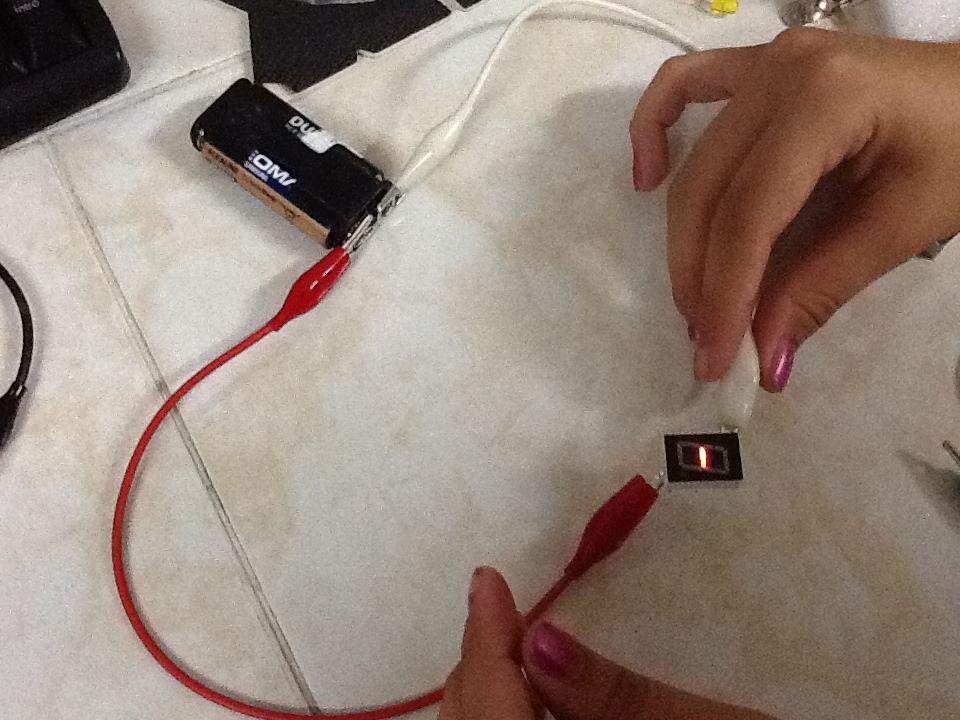

En estas practicas de familiarización contábamos con 3 focos, 1 led, un display cátodo y otro ánodo común, un multímetro, dos pilas, un porta pilas, varios cables, un protoboard entre otros. logramos encender los 3 focos por separado, luego de dos con la misma intensidad y con diferente, y luego los 3 a la vez con la misma intensidad y diferente. Logramos encender todos los segmentos de los diaplays y después logramos prender todos los números en ambos. También logramos prender el foco de led.

Esta practica de familiarización hay que reportarla en un Reporte de Laboratorio la próxima semana analizando las diferentes polaridades de las pilas, como se prendieron los focos y su funcionamiento y también el uso del multímetro para determinar  los voltajes de las pilas.

El resto de la semana también realizamos trabajos con aparatos eléctricos pero esta vez fue con diferentes materiales. Estuvimos analizando el código de colores de las resistencias y por lo tanto trabajando con ellas.

Tuvimos que llevar 5 resistencias:

• 47 ohms
• 470 ohms
• 220 ohms
• 2200 ohms
• 1 kilo ohm.

Las resistencias tienen 4 colores. Los dos primeros representan dos cifras, el tercero es el multiplicados y el cuarto es la tolerancia. Esto se puede observar en la imagen anterior.

Con estos valores dependiendo de los colores que tengan las resistencias se puede calcular el valor teórico de las mismas uniendo las dos primeras cifras, multiplicándolas por el valor del multiplicador y agregándole la tolerancia dependiendo del color.

También usando el multímetro calculamos el valor experimental de las resistencias el cual lo sacamos poniendo el multímetro en la escala adecuada según el valor teórico y después poniendo las resistencias de una en una en el multímetro y así me daba el valor experimental el cual fue muy parecido o igual al escogido al comprar las resistencias.

Calculamos el análisis de circuitos eléctricos en serie y en paralelo usando la ley de Ohm la cual dice que:

V=RI

Donde:

• V= voltaje.
• R= resistencia.
• I= intensidad de corriente eléctrica.

Segunda Entrada del Cuarto Parcial.

Avances en Clase.

Durante la semana realizamos varios problemas relacionados con el carácter vectorial de la fuerza en Coulombs y con los diferentes tipos de cargas: atractivas y repulsivas.

Realizamos una investigación sobre como se determina la masa de la tierra, del sol, del electrón, del protón y del neutrón. Tal investigación  incluyo varias formulas entre las que se encuentran:

G (M .m) / R^2 = mg (Para sacar la masa de la tierra) =

5,96 .10^24 Kg.

Donde:

•
•
•        R= 6.37•10^6 m
•         M= masa de la tierra
•       m = masa de un cuerpo.
•        F= peso.
•    g = 9.81m/ŝ2



       G (M1 + M2) P̂2 = 4π̂2 â3 (Para sacar la masa del sol) =

       2×1030 kg

       G= 6,67•10-11 N•m2•kg-2.

•          G la constante gravitacional. = 6,67•10-11 N•m2•kg-2.
•          M1 y M2 las masas de dos objetos que se orbitan mutuamente.
•          P el período de la órbita de la tierra alrededor del sol =31’557.600 segundos.
•         a el semieje mayor de la órbita =149.600’000.000 metros.
•          M2= (Masa de la tierra) = 5,96 .10^24 Kg.

       C/M=1,76.1011 (Relación carga masa para sacar la masa del electrón)

       1.6x10̂-39/M= 1,76.1011

       M= 9.1x10̂-31kg

      Unidad de masa atómica: para sacar la Masa del protón.

      1 uma = 1,660 538 86 × 10̂-27 kg

      1 protón = 1.007277 uma.

       M= = 1.6726x10̂-27kg. = Masa del protón.



       Masa del Neutrón:

       1 uma = 1,660 538 86 × 10̂-27 kg

       1.008665 uma = 1 neutron

        Masa del Neutrón =1.6749x10̂-27kg
